Пример создания дискового массива RAID 5#

Для работы будет использоваться утилита mdadm

RAID 5 используется при наличии минимум 3 дисков.

asda

Установка mdadm#

apt-get install mdadm

Сборка RAID#

Подготовка носителей#

  1. Проверить список дисков в системе:

lsblk

2. Занулить суперблоки на дисках, которые будут использовать для построения RAID (если диски ранее использовались, их суперблоки могут содержать служебную информацию о других RAID):

mdadm --zero-superblock --force /dev/sd{b,c,d}

Ответ:

mdadm: Unrecognised md component device - /dev/sdb
mdadm: Unrecognised md component device - /dev/sdc
mdadm: Unrecognised md component device - /dev/sdd

Означает, что диски не использовались в RAID

  1. Удалить старые метаданные и подпись на дисках:

wipefs --all --force /dev/sd{b,c,d}

Создание рейда#

  1. Cобрать избыточный массив следующей командой:

mdadm --create --verbose /dev/md0 -l 5 -n 3 /dev/sd{b,c,d}

где:

  • /dev/md0 — устройство RAID, которое появится после сборки;

  • -l 5 — уровень RAID 5;

  • -n 3 — количество дисков, из которых собирается массив;

  • /dev/sd{b,c,d} — сборка выполняется из дисков sdb и sdc.

Примерный вывод:

    mdadm: Note: this array has metadata at the start and
may not be suitable as a boot device.  If you plan to
store '/boot' on this device please ensure that
your boot-loader understands md/v1.x metadata, or use
--metadata=0.90

    mdadm: size set to 1046528K

Cистема задаст контрольный вопрос, необходимо ли продолжить и создать RAID — нужно ответить y:

Continue creating array? y

mdadm: Defaulting to version 1.2 metadata
mdadm: array /dev/md0 started.

  1. Проверить список дисков:

lsblk

  1. Найти информацию о том, что у дисков sdb, sdc, sdd появился раздел md0, например:

asda

В примере виден собранный raid5 из дисков sdb,sdc и sdd

Создание файла mdadm.conf#

В файле mdadm.conf находится информация о RAID-массивах и компонентах, которые в них входят.

  1. Для его создания выполнить следующие команды:

mkdir /etc/mdadm
echo "DEVICE partitions" > /etc/mdadm/mdadm.conf
mdadm --detail --scan --verbose | awk '/ARRAY/ {print}' >> /etc/mdadm/mdadm.conf

Пример содержимого:

asda

  • в данном примере хранится информация о массиве /dev/md0 — его уровень 5 , он собирается из 3-х дисков.

Создание файловой системы и монтирование массива#

  1. Создать файловую систему ext4 для массива. Выполняется также, как для раздела:

mkfs.ext4 /dev/md0

  1. Создать каталог для монтирования:

mkdir /etc/raid5

  1. Примонтировать раздел командой:

mount /dev/md0 /raid5

  1. Обеспечить монтирование раздела при загрузке системы. Добавить в fstab

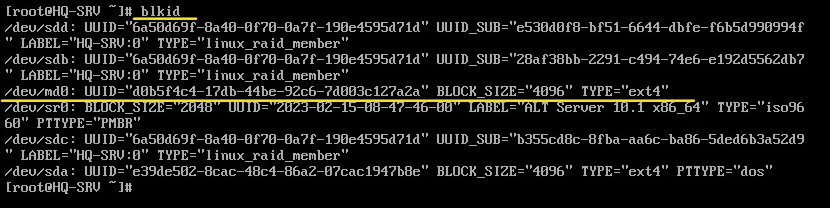

11.1 Получить идентификатор раздела (UUID):

blkid
asda

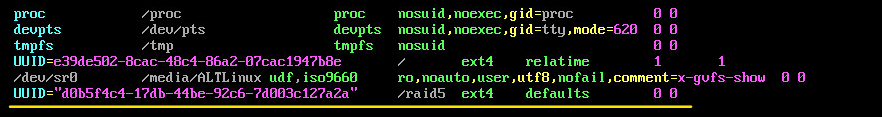

11.2 Открыть fstab и добавить строку, вписав свой UUID:

vim /etc/fstab
asda

Для разделения параметров использовать TAB

  1. Отмонтировать раздел:

umount /raid5

  1. Выполнить автомонтирование:

mount -a

  1. Проверить примонтированный раздел md0:

df -h
asda

!!! Перезагрузить систему и снова проверить монтирование раздела!!!

Информация о RAID#

  1. Посмотреть состояние всех RAID можно командой:

cat /proc/mdstat
asda

Пояснение:

  • md0 — имя RAID устройства;

  • raid1 sdd[2] sdc[1] sdb[0] — уровень избыточности и из каких дисков собран;

  • 1046528 blocks — размер массива;

  • [3/3] [UUU] — количество юнитов, которые на данный момент используются.

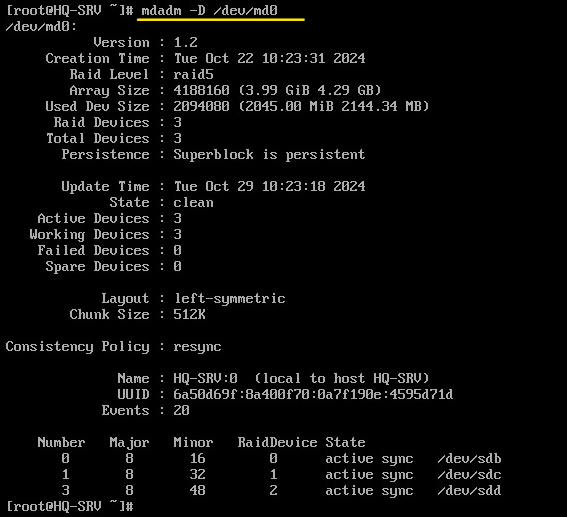

  1. Получить подробную информацию о конкретном массиве командой:

mdadm -D /dev/md0
asda

  • где:

  • Version — версия метаданных.

  • Creation Time — дата в время создания массива.

  • Raid Level — уровень RAID.

  • Array Size — объем дискового пространства для RAID.

  • Used Dev Size — используемый объем для устройств. Для каждого уровня будет индивидуальный расчет: RAID1 — равен половине общего размера дисков, RAID5 — равен размеру, используемому для контроля четности.

  • Raid Devices — количество используемых устройств для RAID.

  • Total Devices — количество добавленных в RAID устройств.

  • Update Time — дата и время последнего изменения массива.

  • State — текущее состояние. clean — все в порядке.

  • Active Devices — количество работающих в массиве устройств.

  • Working Devices — количество добавленных в массив устройств в рабочем состоянии.

  • Failed Devices — количество сбойных устройств.

  • Spare Devices — количество запасных устройств.

  • Consistency Policy — политика согласованности активного массива (при неожиданном сбое). По умолчанию используется resync — полная ресинхронизация после восстановления. Также могут быть bitmap, journal, ppl.

  • Name — имя компьютера.

  • UUID — идентификатор для массива.

  • Events — количество событий обновления.

  • Chunk Size (для RAID5) — размер блока в килобайтах, который пишется на разные диски.

Подробнее про каждый параметр можно прочитать в мануале для mdadm:

man mdadm

Также, информацию о разделах и дисковом пространстве массива можно посмотреть командой fdisk:

fdisk -l /dev/md0

Проверка целостности#

Для проверки целостности ввести:

echo 'check' > /sys/block/md0/md/sync_action

Результат проверки смотреть командой:

cat /sys/block/md0/md/mismatch_cnt

  • если команда возвращает 0, то с массивом все в порядке.

Остановка проверки:

echo 'idle' > /sys/block/md0/md/sync_action

Восстановление, удаление массива можно посмотреть в статье
